一区二区不卡在线,熟女视频一区二区三区,久久一本大到香蕉精品,99精品热爱在线观看视频,亚洲AⅤ日韩久久久久久,国产成人精品免费网站

電炭制品抗折強(qiáng)度測試機(jī)主要用于測試電炭制品以及電炭材料的抗折變形、抗折負(fù)荷、抗折強(qiáng)度等力學(xué)性能檢測。

電炭制品抗折強(qiáng)度測試機(jī)滿足要求：

—電炭制品抗折強(qiáng)度測試機(jī)，準(zhǔn)確度為1%。

—游標(biāo)卡尺，分度值為0.02mm。

—千分尺，分度值為0.01mm。。

—游標(biāo)萬能角度尺。

試驗條件：

1、負(fù)荷壓頭刀口半徑R1==4.5mm±0.5mm，支撐刀口半徑R2=1mm±0.5mm。

2、兩支承刀口應(yīng)在同一平面內(nèi)，且平行，負(fù)荷壓頭刀口應(yīng)平行于兩支承刀口，應(yīng)能在兩支承刀口平行面的垂直方向上下移動，并且位于中間位置。



試樣要求：

1、標(biāo)準(zhǔn)試樣尺寸b*W*L,10mm*10mm*64mm或4mm*8mm*32mm

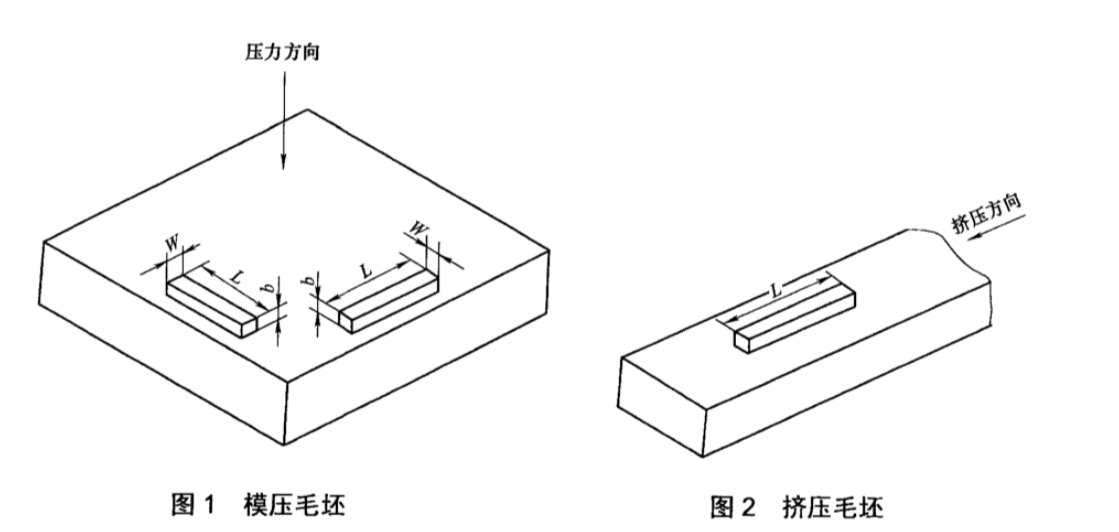

2、標(biāo)準(zhǔn)試樣尺寸b、W、L與模壓制品壓力方向及擠壓制品軸線方向的關(guān)系如圖：



3、長度L必須垂直與模壓制品壓力方向，平行于擠壓制品的擠壓軸線方向。厚度b必須平行于壓力方向。

4、試樣相鄰各面 必須成直角。表面粗糙度為通常使用電刷的表面粗糙度，不論是模壓或擠壓制品均應(yīng)全部去掉表皮。

5、b和w尺寸偏差為±0.04mm，L尺寸偏差為0.08mm，b*m為正方形，角度偏差為±1.5°，垂直于L尺寸的任何橫截面的兩對面平行度公差為0.04mm。

6、體積密度試樣的b、w和L尺寸偏差均為±0.04mm。

試驗步驟：

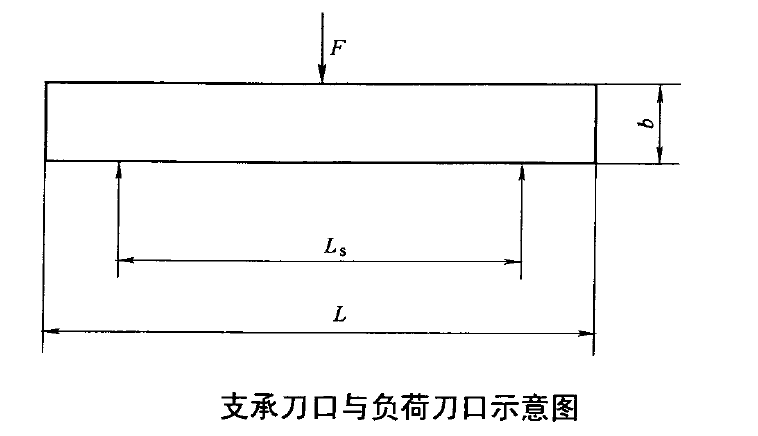

1、檢查機(jī)械零點應(yīng)在零位。各部件應(yīng)正常，兩支承刀口間距L。

2、檢查試樣尺寸，對尺寸W和b測量準(zhǔn)確度為0.5%。

3、將試樣對稱的放置在兩支承刀口上，尺寸L垂直于刀口，尺寸不平行于刀口，負(fù)荷壓頭在試樣中間，即在兩支承刀口中間加壓。

4、啟動電炭制品抗折強(qiáng)度測試機(jī)，均勻緩慢加載，時間應(yīng)不少于55，直至試樣斷裂，讀出此時破壞力F。



相關(guān)文章：

石墨電極抗折強(qiáng)度測試試驗機(jī)檢測標(biāo)準(zhǔn)

GBT3074石墨電極抗折強(qiáng)度測定方法

電炭制品抗壓強(qiáng)度試驗機(jī)測試方法
