一区二区不卡在线,熟女视频一区二区三区,久久一本大到香蕉精品,99精品热爱在线观看视频,亚洲AⅤ日韩久久久久久,国产成人精品免费网站

鋁用炭素材料三點抗折強度試驗機主要用于對炭素材料以及制品采用三點抗折、三點變形、折斷強度的性能檢測。

炭素材料三點抗折測試機試驗原理：

將試樣放在兩個支撐座上，并在中間施加壓力直至斷裂?？拐蹚姸?/span>SB通過斷裂時的負(fù)荷、兩支撐座間的距離以及試樣橫截面積計算出來。即折斷時的彎曲力矩Md和阻力矩MR之商（折斷時的彎曲力矩是由試樣斷裂時試驗機的比較大載荷示值計算出來的比較大彎曲力矩，對于炭素材料來說，比較大載荷和斷裂時的載荷是相近的）。

碳素材料抗折強度檢測設(shè)備滿足要求 ：

1、抗折強度試驗機支撐座和中間壓頭曲率半徑應(yīng)在5mm～10mm之間。

2、游標(biāo)卡尺：在試樣的尺寸范圍內(nèi)絕對誤差為0.5%。

操作步驟：

1、如圖1所示，將第一個試樣放到試驗機上，調(diào)節(jié)兩個支撐點的距離ls至100mm±0.1mm。在20℃～30℃之間進(jìn)行測試。選擇或調(diào)節(jié)試驗機的測量范圍，以便使試樣斷裂時預(yù)期的載荷至少為量程的1/10。

2、把試樣放在支撐座的中間并使試樣沿長度方向的軸線與支撐座成90°，保證壓頭施加的壓力與試樣沿長度方向的軸線成90°，穩(wěn)定均勻地施加壓力，使壓頭以0.2MPa/s的加壓速度直至試樣斷裂。記下斷裂時的載荷F。

3、對另一個試樣進(jìn)行同樣的測定。

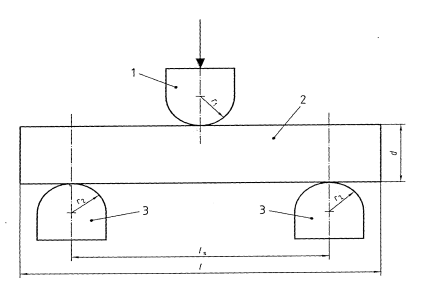

1 — 壓頭；    2 — 試樣；      3 — 支撐座

l — 試樣長度； d — 試樣直徑；  lS — 支點距離；   r1  — 壓頭半徑；r2  — 支撐頭半徑

圖1   三點試驗裝置

抗折強度的計算：

按公式(1)計算抗折強度SB：

··············································(1)

式中：

SB —抗折強度，單位為兆帕斯卡（MPa）；

F — 斷裂時的載荷，單位為牛頓（N）；

lS — 兩支點間的距離，單位為毫米（mm）；

d — 試樣的直徑，單位為毫米（mm）。

比較后結(jié)果為兩次平行測定值的算術(shù)平均值，精確至小數(shù)點后兩位。



相關(guān)文章：

石墨電極抗折強度測試試驗機檢測標(biāo)準(zhǔn)

GBT3074石墨電極抗折強度測定方法

電炭制品抗壓強度試驗機測試方法

電炭制品抗折強度測試機試驗方法

如何選擇鋁業(yè)碳素材料楊氏模量試驗機

鋁業(yè)碳素材料楊氏彈性模量試驗機測試原理

碳素材料楊氏彈性模量測試試驗機操作步驟
